Nitriridged Steel Side Feeder Lab Twin Screw Extruder Laboratory Pelletizer PID Control
| Pelletizer: | 0.75kw | ສີເຄື່ອງ: | ສີໃດສາມາດປັບແຕ່ງໄດ້ |
|---|---|---|---|
| ວັດສະດຸ Screw: | 38CrMoAL | ວັດສະດຸຖັງ: | 38CrMoAL ເຫຼັກໄນດຣິກ |
| ເສັ້ນຜ່າສູນກາງຂອງຖັງ: | 22ມມ | ຄວາມຍາວຂອງອາບນ້ໍາ: | 1000 ມມ |
| ໂໝດຄວບຄຸມ: | PLC ຫຼື PID ທາງເລືອກ | ເຄື່ອງອົບແຫ້ງ: | 0.26kw |
PE/PP/ABS/PC/PVC/PS/PBT Nitriridged Steel Mini Twin Screw Extruder Lab Plastic Pelletizing Machine
Yongjie ຫ້ອງທົດລອງ mini extruder SJSL20 ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນບັນດາລູກຄ້າຂອງພວກເຮົາຂອງວິທະຍາໄລ, ສູນຄົ້ນຄ້ວາ, ແລະໂຮງງານ R & D ພະແນກສໍາລັບການທົດສອບສູດ, ປະສົມແລະອື່ນໆ.
ມີສອງປະເພດການຄວບຄຸມໄຟຟ້າ, PID centralized contrial ແລະ SIEMENS PLC ການຄວບຄຸມຫນ້າຈໍສໍາພັດ.
ລາຍລະອຽດດ່ວນ
ພະລັງງານ: 5.5kw
ເສັ້ນຜ່າສູນກາງຂອງ screw: 21.7mm
ວັດສະດຸ Screw: 38CrMoAL
ເສັ້ນຜ່າສູນກາງຂອງຖັງ: 22mm
ວັດສະດຸຖັງ: 38CrMoAL
ຜົນຜະລິດ: ປະມານ 2-15kg / h
ເຄື່ອງອົບແຫ້ງ: 0.26kw
Pelletizer: 0.75kw
ວິທີການຕັດ: ສາຍນ້ໍາ, ສາຍນ້ໍາເຢັນທາງອາກາດຍັງມີຢູ່
ການຮັບປະກັນ: ຫນຶ່ງປີ
ເວລານໍາ: 45 ມື້ຫຼັງຈາກເງິນຝາກ
ພະລັງງານຄວາມຮ້ອນ: 16kw
ເຂດຄວາມຮ້ອນ: 7 ເຂດ
ຄວາມຍາວຂອງຖັງ: 120 * 7 = 840 ມມ
ປະເພດການຄວບຄຸມ: PID ຫຼື PLC
ໝວກ
ເສັ້ນຜ່າສູນກາງ:￠21.7ມມ
L/D:40:1
ທິດທາງຂອງການຫມຸນ: ການຫມູນວຽນຮ່ວມກັນ
Screw & ອົງປະກອບ: W6Mo5Cr4V2(6542#) ເຫຼັກເຄື່ອງມືຄວາມໄວສູງທີ່ໄດ້ຮັບການປິ່ນປົວໂດຍຂະບວນການແຂງສູນຍາກາດທີ່ມີຄວາມແຂງຂອງຫນ້າດິນແມ່ນ.HRC58-62. molding ຜ່ານເຄື່ອງ grinding ອຸທິດຕົນ.ຄວາມສະອາດແມ່ນດີກ່ວາຜະລິດຕະພັນຈາກຂະບວນການພື້ນເມືອງ.
ແກນແກນ:ເຫຼັກໂລຫະປະສົມທີ່ມີຄຸນນະພາບສູງ40CrNiMoທີ່ມີ tenacity ສູງແລະທົນທານ.ມັນໄດ້ຖືກປະຕິບັດໂດຍຂະບວນການແຂງແລະ tempering.
ຖັງ
1).ໂຄງສ້າງ:ໄດ້ທໍາອິດພາກສ່ວນເຮັດວຽກສໍາລັບການໃຫ້ອາຫານຕົ້ນຕໍ, ແລະທີຫົກພາກສ່ວນໄດ້ຖືກສ້າງຕັ້ງຂຶ້ນສໍາລັບການລະບາຍອາກາດສູນຍາກາດ, ອື່ນໆໄດ້ຖືກສະກັດ.
2).ວັດສະດຸ: ວັດສະດຸຂອງຖັງ38CrMoAlA, ຄວາມແຂງຂອງຫນ້າດິນ: HV950-1050, ຄວາມເລິກ 0.5-0.7mm 3).ການໃຫ້ຄວາມຮ້ອນ: ຮັບຮອງເອົາການໃຫ້ຄວາມຮ້ອນໄຟຟ້າຫຼາຍຂັ້ນຕອນ.ເຂດທັງຫມົດແມ່ນເຄື່ອງເຮັດຄວາມຮ້ອນທອງແດງ.ພະລັງງານຄວາມຮ້ອນທັງຫມົດແມ່ນ16KWແລະຄວາມອາດສາມາດຄວາມຮ້ອນສູງສຸດທີ່ທຸກພາກສ່ວນສາມາດບັນລຸ
500 ℃.
4).ຄວາມເຢັນ: ນຳໃຊ້ລະບົບທຳຄວາມເຢັນຂອງນ້ຳອ່ອນຢູ່ໃນຖັງ ແລະວິທີລະບາຍນ້ຳປະປາອອກນອກຖັງ.ທໍ່ໄຫຼວຽນແມ່ນເຮັດດ້ວຍສະແຕນເລດແລະປ່ຽງຄວບຄຸມການໄຫຼເຂົ້າຂອງນ້ໍາແມ່ນປ່ຽງສະແຕນເລດ.
ຍີ່ຫໍ້ຂອງວາວແມ່ເຫຼັກໄຟຟ້າແມ່ນDANFOSS.
5).ຄວາມຍາວ:120*7=840ມມ
ຍີ່ຫໍ້ທີ່ມີຊື່ສຽງຂອງໂລກຂອງອົງປະກອບເອເລັກໂຕຣນິກ
1).ເຄື່ອງວັດແທກອຸນຫະພູມແມ່ນພາສາຍີ່ປຸ່ນRKCແມັດ, ປະເພດອັດສະລິຍະ, ຊ່ອງທາງຄູ່;
2).inverter ຂອງ extruder ແມ່ນABB;
3).ອຸປະກອນແຮງດັນຕ່ໍາແລະປຸ່ມຮັບຮອງເອົາSCHNEIDERຜະລິດຕະພັນ;
4).AC contactor ຮັບຮອງເອົາSIEMENSຜະລິດຕະພັນ;
5).ມໍເຕີຕົ້ນຕໍແມ່ນSISMENS ຂ້າງ;
6).ສະຫຼັບອາກາດຮັບຮອງເອົາຊິນຜະລິດຕະພັນ.Relays ແຂງແມ່ນມາຈາກຍີ່ຫໍ້ຮ່ວມທຸລະກິດອາເມລິກາ;
7).ປ່ຽງແມ່ເຫຼັກໄຟຟ້າ: ຮັບຮອງເອົາປະເທດເດັນມາກDANFOSSຜະລິດຕະພັນ.
ຂອບເຂດການສະຫນອງ
| ບໍ່. | ເນື້ອໃນ | ໜ່ວຍ | ປະລິມານ | ເຄື່ອງຫມາຍ |
| 1 | Twin screw ລະບົບ extrusion | ຕັ້ງ | 1 | |
| 1.1 | ລະບົບການໃຫ້ອາຫານ | ຕັ້ງ | 1 | 0.25kw |
| 1.2 | SJ-20 Twin screw extruder | ຕັ້ງ | 1 | 5.5kw, 40:1 |
| 1.3 | ລະບົບລະບາຍອາກາດສູນຍາກາດ | ຕັ້ງ | 1 | 0.75kw |
| 1.4 | ລະບົບຖີບນ້ຳ | ຕັ້ງ | 1 | 0.55kw |
| 1.5 | ຕົວປ່ຽນໜ້າຈໍດ້ວຍມື | ຕັ້ງ | 1 | |
| 2 | ຕູ້ໄຟຟ້າ | ຕັ້ງ | 1 | |
| 3 | ລະບົບອຸປະກອນການຢືນນ້ໍາ | ຕັ້ງ | 1 | |
| 3.1 | ຕາຍຫົວ | ຕັ້ງ | 1 | |
| 3.2 | ຮ່ອງນ້ຳ | ຕັ້ງ | 1 | 1 ມ |
| 3.3 | ເຄື່ອງອົບແຫ້ງ | ຕັ້ງ | 1 | 0.26KW |
| 3.4 | Pelletizer | ຕັ້ງ | 1 | 0.75KW |
| 4 | ເອກະສານ | ຕັ້ງ | 1 |

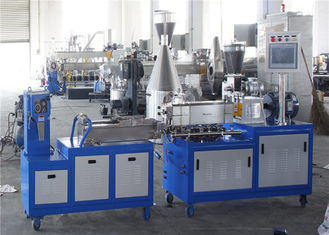

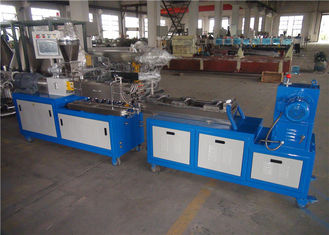

ຮູບພາບຂອງຫ້ອງທົດລອງ Mini Extruder
ຂໍ້ມູນດ້ານວິຊາການຕົ້ນຕໍຂອງຮູບແບບຕ່າງໆຂອງເຄື່ອງ extruder screw ຄູ່ແຝດ
| ປະເພດຕົວແບບ | ຊຸດ | ເສັ້ນຜ່າສູນກາງຂອງຖັງ (ມມ) | ເສັ້ນຜ່າສູນກາງຂອງ screw (mm) | Screw L/D | ຄວາມໄວສະກູ n(r/ນາທີ) | ພະລັງງານມໍເຕີຕົ້ນຕໍ (Kw) | Screw torque T(Nm) | ອັດຕາແຮງບິດ (T/A3) | ຄວາມອາດສາມາດການຜະລິດປົກກະຕິ (kg/h) |
| SJSL20 | A/B | 22 | 21.7 | 32-44 | 500/600 | 4/5.5kw | 30/30 | ||
| SJSL-36 | ກຂຄງ | 36 | 35.6 | 32-48 | 400/600 | 11/15/18.5/22 | 125-225 | 4.6-8.3 | 30-120 |
| SJSL-51 | ກຂຄງ | 51 | 50.5 | 32-52 | 500/600 | 45/55/75/90 | 405-680 | 5.1-8.5 | 120-400 |
| SJSL-65 | ກຂຄງ | 63 | 62.4 | 32-64 | 500/600 | 75/90/110/132 | 680-1200 | 4.8-8.5 | 180-750 |
| SJSL-75 | ກຂຄງ | 72 | 71 | 32-64 | 500/600 | 110/132/160/250 | 995-1890 | 4.6-8.7 | 300-1200 |
| SJSL-95 | ກຂຄງ | 94 | 93 | 32-64 | 500/600 | 250/315/450/550 | 2260-4510 | 4.7-8.7 | 700-2500 |
| SJSL-135 | ກຂຄງ | 135 | ໑໓໓ | 32-48 | 400/500 | 550/750/900/1200 | 6200-10800 | 4.4-7.7 | 1550-6500 |
